ИНСТРУКЦИЯ для "чайников"

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Три источника и три составные части ........

Из "инструкции" Вы уже поняли, что "регистрация" кодека
сопровождается появлением его с списке DirectShowFiltres

Мы с вами научились "регистрировать" и "снимать регистрацию"
.... КОДЕКОВ - простым щелчком мыши ....(cкачав программу regfillter.zip - 8k )

Что дальше..???

Самые внимательные "чайники" заметили, что в DirectShowFiltres
- есть "элементы" которые в своём названии имеют слово Source

У абсолютных "чайников" - это не вызвало ни малейшего удивления

"Ну соус и соус - что такого??? - в Директшоу - есть КОДАКИ и прочий "соус.."

Razz

Французы говорят -
"от мяса ещё можно отказаться - от соуса ....никогда....."
Мы с вами не французы НО...
принебрежительное отношение абсолютных "чайников"- к "соусу",
часто приводит к тому, что они так и могут "запустить" SАТ программы.... Razz

А программ у них уже .... ТРИ...

DVBdream ..... ProgDVB .... и AltDVB

Почему три...???

Прочитав первые страницы "инструкции для "чайников",...
и провозившись с программой DVBdream, целых пол-часа!!!!!! Razz

.. они поняли (чайники очень сообразительны)

"- что "DVBdream - глючная программа" и ......
.... и занялись ...... ProgDVB...
но и там у них тоже "что-то не пошло" ...
Тогда скачали ALT-DVB ....
.. а это просто "улёт" - ну в смысле, что ALT-DVB постоянно
"вылетает" на полную перезагрузку операционной системы....." Razz

А это потому, что они не учли, что у этих программ ... разные "соусы"
и эти "соусы" (Source - источник) - тоже "регистрируются" в DirectShowFiltres
При старте SAT -программы она автоматически "подгружает" то,
что нужно ЕЙ - но может помешать другим программам...!!!
Наш "чайник" проводя "опыты" с ALT-DVB - скоре всего
"напихал" в DirectShowFiltres много того, что теперь
мешает ему "справиться" с "DVBdream ......

Так, что же это за "соусы" ???? - без которых не обойтись....!!!!!!!

Ещё раз посмотрим список allllex'a

================================
MPEG2 sources

Elecard PVA Demultiplexer (pva_dmx.ax)
Elecard MPEG2 Demultiplexer (mpeg2dmx.ax) .... для ProgDVB
Sigma Designs MPEG Stream Splitter (rmsplit.ax)
NVIDIA Navigator (nvnav.ax)
Elecard PIM2 Null (pim2null.ax)
ATI VCR Video Converter (atidvcr.dll)
DVD Navigator (qdvd.dll)
DVBCore MPEG2 ES/AC3 Source (dvbcore.dll) ....... для DVBdream ( и других на ядре DVBCore )
SkyAVC (SkyAVC.ax)
ALT-DVB Source (DvbSource.ax) ....... для программы ALT-DVB
B2C2 MPEG-2 Source (sky2pcavsrc.ax)
==================================

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

продолжаем ....

из этого списка видно что Source - то есть ИСТОЧНИКИ.....

...у этих программ РАЗНЫЕ....

Для работы определенной SAT программы её Source
должен быть зарегистрирован в DirectShow

Каким образом ????
- двойным кликом мыши по файлу этого источника
для программы DVBdream - это файл ... DVBcore.dll
при этом для нормальной работы программы
источники других SAT -программ (особенно ALT-DVB (файл - DvbSource.ax)
надо отключить !!!
- кликнув по ним правой кнопкой и выбрав
комманду Unregister ActiveX для *.ax
или Unregister Library для *.dll

Обычно SAT-программ "сама" подключает всё необходимое
для её работы .... но
после "отытов чайника" с другими программами
в DirectShow - могло оказаться много "мусора"......!!!!!!!

Классик учил - что

ТРИ ИСТОЧНИКА к ДОБРУ НЕ ПРИВЕДУТ Razz

ну вот с ТРЕМЯ ИСТОЧНИКАМИ разобрались ...

А что такое "ТРИ СОСТАВЛЯЮЩИЕ...."
... не поняли ???? - тогда.....слушайте....

Ликбез.. или три составляющие DirectShow

По "представлению" DirectShow мультимедийные данные - это поток,
который проходит через несколько "обрабатывающих" блоков.
Блоки, как бы "передают данные по цепочке друг другу"
таким образом можно представить себе несколько "устройств",
каждое из которых выполняет какую-то обработку данных и передает
их соседнему "устройству".
Эти "устройства" или "блоки обработки" данных называют фильтрами.
Цепочка, по которой передаются данные, содержит несколько фильтров,
связанных определенным образом.

В DirectShow имеются готовые фильтры, из которых, словно из детских кубиков,
"чайник" сам может выстроить ту или иную цепочку обработку данных,
и можно создать свои, "чайниковские" ....

Для создания такой "цепочки обработки"
(которая, кстати, официально называются Filter Graph
- "граф фильтров"
или просто "граф" - "схему соединения фильтров"),
истользуют программу GrafEdit - ещё не забыли ?? Razz

Фильтры делятся на три типа

Фильтры-источники (Source filters)
эти фильтры просто получают данные
из какого-то источника, с диска с CD или DVD дисковода
или со SkyStar 2....

Фильтры-преобразователи (Transform filters) -
эти фильтры преобразуют поток данных,
проходящий через них каким-либо образом,
например - разделяет поток данных на кадры,
производят декомпрессию и т.п.

Фильтры вывода (Renderer filters)
- фильтры, которые получают полностью обработанные данные
и выводят их на монитор,
звуковую карту,
пишут на диск или выводят на еще какое-нибудь устройство.

Это и есть .....

три составляющие DirectShow

Понятно ...????

ну а теперь ..... практические занятия...

ПРОДОЛЖЕНИЕ СЛЕДУЕТ....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Уважаемые "чайники",
очень СОВЕТую читать файл Readme
в программах с которыми вы работаете...

Но не беда, под Windows 98 должна работать
программа

dvbmagic версия 0.6.6 ...

от того же автора ....
(установка и настройка такая же как описано в инструкции)

В первую очередь скачайте и зарегистрируйте КОДЕКИ....!!!!!!!

Полный набор кодеков есть ЗДЕСЬ

Удачи.....

Legos

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Вы не внимательно читаете текст....!!!!
Про ALT-DVB - это не я так думаю .. а
"абсолютный чайник" ..... Razz

Повторю в восемнадцатый раз ....

DVBdream - выбрана мной - как "обучающая" программа....
чтобы на ней обяснить "чайникам"
.... основные принципы настройки......

всей системы спутникового телевидения...

А научившись - "чайник" сам выберет себе программу "по душе"
(и я не исключаю, что это будет именно ALT-DVB (она того стОит)

P.S.
Кстати про "голубые экраны" -
в DVBdream экраны "чёрные" ... или "белые" Razz

... "голубые" - это как раз в ALT-DVB ....

Legos

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

ПРАКТИКУМ по построению Графов

Ещё раз повторю - "инструкция для "чайников" - это
не руководство про настройке конкретной программы - DVBdream,
это руководство по настройке системы спутникового телевидения
с помощью DVB-карты....
Карта - SkyStar 2 и программа DVBDream - выбраны в качестве примера...
(и учитывая их популярность - особенно - SkyStar 2 Razz

)

Цель инструкции - рассказать

КАК ЭТО ВСЁ ДЕЛАЕТСЯ

О вопросам настройки КОНКРЕТНЫХ программ рассказано в:

.......... установка ProgDVB...... автор Prog
.......... установка MyTheatre ...... автор Dealer
.......... установка Alt-DVB...... автор allllex
.......... построение FilterGraph (графов) ...... автор -MAXX-

прочитайте это ВСЁ внимательно...!!!!!

Я же, полностью соглашаясь со всем написанным этими авторами,
(и чтобы не дублировать их материалы)
расскажу про ещё один СПОСОБ
построения графов для системы спутникового телевидения ...)
более простой .... Razz

Сначала скачаем небольшую программку graphmaker 39 КБ

распакуем архив и "запустим программу".....

программа graphmarker сама "отсканирует" содержание DirectShow ,
автоматически найдет ВСЁ "составные части" графа и .....

сама построит нужный граф ..... !!!!!

Как это у неё получилось ?????

читаем дальше ....

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

продолжаем....

После запуска программы graphmarker
она "сканирует" содержание DirectShow ,
и автоматически находит ВСЁ "составные части"
для простроения графа и .....
выводит информацию об этом на экран....

Это и есть "кубики", с помощью которых, можно построить граф
- других у вас просто НЕТ (то есть они не зарегистрированы в DirectShow)

Чтобы "чайники" не запутались, программа рассортировала
фильтры DirectShow) по типам...

- Фильтры-источники (Source filters)
- Фильтры-преобразователи (Transform filters)
- Фильтры вывода (Renderer filters)

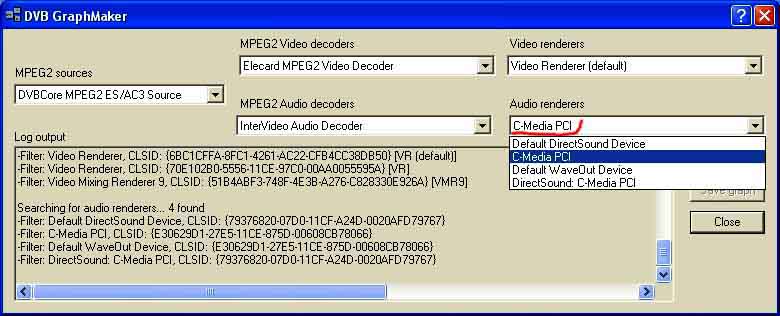

Программа предлагает выбрать нужные фильтры ....
Выбираем Фильтр-источник (Source filters)

ВНИМАНИЕ
Для программы DVBDream
и других программ на ядре DVBCore
- необходимо выбрать DVBCore MPEG2 ES/AC3 Source
тут - без вариантов..... Razz

В выборе фильтров-преобразователей вариантов больше

попробуем один из них :

Выбираем из предложенного списка...

- видео фильтр - Elecard MPEG2 Video Decoder

- аудио фильтр - InterVideo Audio Decoder

далее устанавливаем "устройство" видеовывода"

и звуковую карту ...

после этого - жмём кнопку Try graph и смотрим на экран,
что скажет программа graphmarker по поводу нашего ВЫБОРА...

если "кубики" совместимы, то программа graphmarker - скажет:
Graph succeeded - что означает " угадал !!!!!" Razz

далее "записываем" граф в нужную папку....(запись происходит в формате .XML)

При выборе "имени" графа необходимо учитывать, что программа
DVBdream не требует соблюдения какого-либо "синтаксиса"
- другие программы требуют, чтобы имя графа -
имело определённую структуру....(см. материалы других авторов)

как посмотреть получившийся граф ???

Просто кликните по нему двойным кликом левой кнопки мыши
и он, с помощью программы GrafEdit, появится у вас на экране....

При желании с ним можно еще "поработать" ....
Далее записываем созданный граф
в формате граф - *.GRF для программы DVBdream
или в файл XML (*.XGR) - для программ MyTheatre
..... dvbmagic и других.

ВОТ и всё ....!!!!!!

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

Dic · Зарегистрирован: 07.09.2004 Сообщения: 5

Альяно ответь пожалуйста

С помощью программы grahpmarker все установил как сказано
дошло дело до сохранения графа .
Граф не хочет сохраняться форматом .XML ни в какую
а сохраняет .XGR , соответственно на двойной клик мышки выдает The graph failed to load
и вот еще я сохранял построенный граф в папку Graphs программы DVBdream это правильно Question

и еще не понятно про запись в формате GRF для программы
как это сделать Question

Прошу прощения у чайников от имени абсолютного чайника но рыщущего. Idea

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Dic - ты до сих пор не установил программу DVBDream ???? Razz

grahpmarker - создает файлы .XGR и GrafEdit тоже
(хотя пишут они что Тип файла XML - бывает Razz

)
DVBdream - работат с файлами - Filtеr graph......

Только ты опять торопишься...... Razz

Потому что , не даёшь написать и объяснить ,
что DVBDream

САМ

сканирует содержание DirectShow
и создает в памяти "список"....
.....
Как это происходит я напишу .....
подожди часок - я же не "вертолет"..... Razz

Удачи..

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Как правильно устанавливать SAT-программы
для карт с программным декодировением MPEG2.

На протяжении всей инструкции, я пытаюсь объяснить "чайникам",
что, при спутниковом приеме на карты с программным
декодированием MPEG2 потока, - непосредственно DVB-карта
... поток не декодирует...!!! это делает КОМПЬЮТЕР...

Это определяет ряд особенностей установки SAT-программ...

Первое

=============================================
Перед тем как устанавливать программу ,сначала в компьютер, должны быть
СКОПИРОВАНЫ и ЗАРЕГИСТРИРОВАННЫ фильтры DirectShow

Для этого для программы DVBDream - разработан специальный
инстал-пакет кодеков...

ОН ЗДЕСЬ

Его надо скачать и "распаковать"

Папка с инстал-пакетом не должна иметь в названии РУССКИХ букв,
и должна находится в компьютере по максимально "короткому" пути

Например создайте на диске С (или D) папку Codec
и распакуйте в неё инсталл-пакет...

Например C:\Codec (или D:\Codec)

"запустите" программу !Install в этом пакете
и в ВАШЕМ компьютере
будут зарегистрированы ВСЕ кодеки из этой папки....

--- Cyberlink Audio and Video ,
--- Sonic Video,
--- nVidia Audio and Video ,
--- InterVideo Audio
............ и Looker Stream Builder/Configurator

===============================================

Второе

Скачайте ОТСЮДА

программу DVBDream версия 0.8.5

Запустите инсталятор программы и укажите ему
путь, тоже предельно короткий:

Например создав на диске С (или D) папку dvbdream

(C:\dvbdream) или (D:\dvbdream)

При инсталяциии....

ВНИМАНИЕ.

программа сканирует компьютер и ищет
зарегистрированные фильтры DirectShow
и создает у себя список этих фильтров..
и помещяет его в файл guids - в корне программы.

Вот что нашла DVBDream в моем компьютере...

в этом списке есть фильтры как из инстал-пакета , так
и другие (ранее установленные в мой компьютер....)

Все эти фильтры прописываются в программе DVBDream
и вы ими можете пользоваться - просто выбирая из списка
нужный видео или аудио кодек...
и граф будет строится "автоматически"
(это как в программе graphmarker)
Работоспособность графа построенного с фильтром,
которого не было в инстал-пакете, но который есть в
предлагаемом DVBDream списке - не гарантированна !!!!
(потому-что как туда попал "иной" фильтр - не ясно,
( он может, например, лежать в "неправильной" папке)

После этого вы можете работать с программой DVBdream
с любым КОДЕКОМ.... имеющимся в списке инстал-пакета...
(поставив "галочку" в окошке Use Internal Graf System
в режиме Опции>>Настройки>>Software режим)

Это режим работы с внутренними графами......

Внимание.

Если потом вы сами (или другая программа)
перерегистирует эти фильтры в другое место
то DVBDream - их "потеряет" и работать не будет..
и будет выдавать сообщение....об ошибке..

----------------------------------------------------------------------------------

Третье

Для работы с "внешними графами" - они должны быть созданы
любым из описанным выше способом и скопированы в папку
Graphs в корневом каталоге программы DVBdream

Программа DVBdream "увидит" их только
после того, когда будет снята "галочка" в окошке Use Internal Graf System
в режиме Опции>>Настройки>>Software режим

Сами фильтры используемые в этом графе
долны быть предварительно зарегистрированы ...( их надо "регнуть" Razz

)

---------------------------------------------------------------------------

При соблюдении этих ПРОСТЫХ правил программа DVBdream
работает как часы - надежно и устойчиво.....

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...

P.S.

Dic - ты понял свою ошибку ?????
Ты просто ...... поторопился инсталлировать
программу DVBdream, и она не нашла фильтров ....
поэтому у тебя пустые списки и "белый" экран ...

Удачи...

OLL · Зарегистрирован: 14.09.2004 Сообщения: 1

Большое спасибо за помощь,все сделал как велели закачал Dvb66,
но увы таже история пишет что: Ошибка при запуске программы
Фаил DVB.DLL связан с отсутствующим компонентом SETUPAPI.DLL:CM_Device_IDA. Под этой табличкой другая:
D:\Dvb66\dvbmagic.exe
Присоединенное устройство неработает

Может я из всех чайников самый самый чайник но у нас в Усть-Каменогорске таких плат(SKYSTAR2) только у меня одна.Выписовал ее из Алма-Аты.
Такчто посоветоватся не скем.Помогите пожалуйсто.
Система у меня 98.
Заранее благодарю всех кто потратил на меня время. Rolling Eyes

Dealer

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Заканчивая тему про кодеки .... в DVBdream

хочу дать ещё один полезный СОВЕТ...

Перед инсталляцией программы ВЫ "зарегистрировали"
кодеки из специального инсталл-пакета

А именно :

--- Cyberlink Audio and Video ,
--- Sonic Video,
--- nVidia Audio and Video ,
--- InterVideo Audio
............ и Looker Stream Builder/Configurator

Поэтому, СНАЧАЛА добейтесь работы программы
(появлению звука и изображения)

с ВНУТРЕННИМИ графами
Когда есть "галочка" в окошке Use Internal Graf System
в режиме Опции>>Настройки>>Software режим

- выбрав фильтры из этого списка .... например:

Video --- Cyberlink
Audio --- Cyberlink

И только потом уже занимайтесь "опытами"

Если ваши "опыты" привели к тому, что программа
начала вылетать из системы, и не работает даже с тем
с чем раньше работала...
Это значает, что она "запомнила" какую-то "чушь",
которую вы её подсунули в виде "внешнего графа"....

Если это произошло - то бороться с программой бесполезно
- лучше просто стереть ей эти "грустные воспоминания...."
Хранит она их в файле Settings в корневом каталоге
Откройте этот файл

И поставьте в строчке UseInternalGraph - "1" вместо "0"
...и программа забудет про "нерабочий" внешний граф... Razz

При входе в программу поставтьте уже проверенный (рабочий)
внутренний граф ... и
.................. продолжайте опыты... Razz

Удачи....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

АППАРАТНОЕ декодирование MPEG-2

Мы выяснили что SkyStar 2 - сама "не умеет" ДЕКОДИРОВАТЬ
MPEG -2 поток ....
А предлагает это сделать компьютеру с помощью программных декодеров.

Однако это не единственный вариант... Razz

Для решения этой проблемы SkyStar 2
может "напячь" и других а именно платы аппаратных декодеров.....

Очень коротко расскажем и об этом Razz

Сначала - немного теории ( в изложении Григория Байцур ) http://www.ixbt.com/

===============================================

О необходимости использования аппаратных декодеров.

При кодировании MPEG-2 наилучшие результаты по качеству получаются при кодировании видео по полям.
Для этого в компрессоре необходимо установить соответствующие параметры.
Каждое поле видео рассматривается как независимая картинка высотой 288 строк и сжимается отдельно.
Если используется сжатие по полным кадрам, то во входной информации компрессора присутствуют
высокочастотые компоненты на краях движущихся объектов. Такое изображение несколько хуже поддается
компрессии и для получения желаемого качества приходится увеличивать поток данных на выходе,
а значит и размер файла. Если стремиться достить наилучшего соотношения качество/размер,
то приходится выбирать компрессию по полям.

В большинстве программных декодеров не применяется кодирование по полям.
Например, при производстве PAL DVD диска
для трансформации кинофильма в видеосигнал используется слегка ускоренный
режим воспроизведения - 25 кадров в секунду вместо 24.
На глаз некоторое ускорение событий в фильме практически незаметно,
зато удается избавиться от необходимости делать специальное преобразование,
как в NTSC. Видео содержит полные кадры фильма, которые, конечно,
показываются на экране по полям, но оба поля полного кадра содержат не две разные
(по времени съемки) картинки, а формируют одну.
Даже в NTSC формате DVD видео, как правило, кодируется полными кадрами с частотой повторения 24 Гц.
Декодер самостоятельно производит либо (для компьютера) прямое декодирование кадров,
либо делает inverse telecine преобразование, показывая один кадр то на двух,
то на трех полях NTSC сигнала подряд. Очевидно, что программный декодер всегда оптимизируется
по скорости декодирования полнокадрового MPEG2 видео.
В результате, именно при кодировании по полям возникают проблемы ....

Выход, покупка недорогой карты-декодера MPEG.
Например на основе Realmagic Hollywood+ набора микросхем.

Карта устанавливается в PCI разъем, и довольно мирно уживается в другими устройствами,
даже если ей приходится использовать shared IRQ.

Качество видео на аналоговом ТВ выходе просто отличное.

Программные декодеры всегда чем-то жертвуют для увеличения скорости работы.
Аппаратные декодеры, по-видимому, содержат относительно честные алгоритмы декомпрессии.
Кроме того, в них используется довольно совершенная фильтрация аналогового видео.
Поэтому сравнивать качество картинок Power DVD и Hollywood+ будет корректным только на одном том же телеэкране.

Сделать это можно было бы с помощью видеокарты Martox G400 dual head,

На экране монитора картинка Power DVD и других подобных декодеров выглядит всегда хуже - больше дефектов,
обусловленных компрессией (вернее, несовершенной декомпрессией),
есть и чисто цифровые дефекты от интерполяции при просмотре в полный экран.

===============================================

Это было теория !!!!! А вот практика...
Alex25 - во всём разобрался и написал......

Как "присандалить" Hollywood+к DVB-карте

Я думаю - теперь - когда вы про графы знаете ВСЁ,
вы сами в этом разберетесь.... - "без перевода" Razz

(... там идет речь про SkyStar 1, но всё сказанное в полной мере относится и к SkyStar 2 ..... )

Если что-то непонятно то читайте ЗДЕСЬ

Удачи....

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.........

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Сделал "набор" свежих версий
самых популярных кодеков,

- InterVideo - audio и video
- CyberLink - audio и video
- Nvidia - audio и video
- DVD
- Sonic

кому надо качаем отсюда kodeck.zip 4.6M

Кодеки - инсталляторы...
Для их регистрации нужно просто "открыть" КОДЕК - щелкнув по соответствующе "иконке"......

Для NV - сделаны два файла ...

Register_Filters и UnRegister_Filters

Один для регистрации кодеков, Другой - для снятия регистрациии
(про - "анрегнуть - регнуть" помните ??? Razz

)

Удачи....

P.S

Не забываем и про то, что

Для программы DVBDream (и не только для неё )
- разработан специальный инстал-пакет кодеков...

ОН ЗДЕСЬ

И Еще недавно Saar - поделился со ВСЕМИ

ВОТ ЭТИМ....

(правда версии кодеков там староваты !!!! Razz

но всё равно БОЛЬШОЕ СПАСИБО........

Удачи.........

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Общие принципы просмотра "закрытых" каналов

ВВЕДЕНИЕ

Данная глава посвящена вопросам изучения принципов просмотра
"закрытых" спутниковых каналов на компьютере....

Сразу скажу, что в ней вы не найдете ничего того, чего бы не было в этом форуме.
Я вам не раскрою никаких секретов....

И если вы начали её читать для того, чтобы найти
коды для вскрытия НТВ+ - то не ищите - этих кодов здесь нет..

Но если вы очень любите НТВ+, и хотите чтобы я вам хоть в чем-то помог
... тогда .....хорошо,
помогу - попробуйте посмотреть - здесь или здесь

А для других скажем, что цель этой главы "систематизировать"
материалы имеющиеся в форуме, дать необходимые пояснения "чайникам"
и ответить на их часто встречающиеся вопросы .....

Короче как сказал АДМИНИСТРАТОР этого форума kamen987

..... тут не уроки "как быстро иметь халяву на халяву",

Итак начнем...

Чтобы уметь читать на "языке оригинала" материалы" по просмотру "закрытых" каналов,
вам надо изучить много "незнакомых" слов ...
Я как "профессиональный" переводчик на язык "чайников" подготовил для вас

Словарь "незнакомых" слов

====================================================================================

Альфакрипт - см. Alfacrypt.

Амон - см. Amon.

Амос - см. Amos.

Аплоад - мусорный ящик.

Астон, Астон Сека - см. Aston.

Астра - см. Astra.

Астра 2 - см. Astra 2.

Ау - см. AU.

Бетакрипт - см. Betacrypt.

Вафер - см. GW.

Виа - см. viaccess.

Виаксеникс - Viaxenix.

Воллбангер - см. Wallbanger.

Вторая астра - см. Astra 2.

ГВ, Голдвафер - см. GW.

Еврокам - см. Eurocam.

Жарптица - см. Hotbird.

Кам - см. CAM-модуль.

Киоски - см. Kiosque.

Конакс - см. Conax.

Любимый провайдер - см Минусы.

Минусы - см. плюсы

Плюсы - см. НТВ+

НТВ+ - Пакет цифровых каналов на русском языке, идущий с позиции 36W в кодировке Viaccess 2.

Припюснутые - см. любимый провайдер.

Награ - см. Nagravision.

Оллкам - см. Allcam.

Палки - см. Palco.

Пик2, Пиккард2 - см. Piccard2.

Программатор - устройство, позволяющее перезаписывать чипы PIC и/или EEPROM,
а также карточки, построенные на них. Иногда совмещает в себе несколько разных программаторов
и тогда называется например "3 в 1".

Птица - см. Hotbird.

Ресивер - спутниковый приемник, главной функцией которого является преобразование
спутникового сигнала в телевизионный,

Сека - см. Seca.

Секаникс - см. Secanix.

Сиай, сиай-модуль - см. CI, CAM-модуль.

Сизон, Сизон-интерфейс - см. Season Interface.

Тюнер - см. Ресивер.

Текила - см. Tequilla.

Тикеты - приятные воспоминания

Фан, Фанкарта - см. Funcard.

Фрикам - см. Irdeto Free.

13E, 36W, 19.2E и т.п. - позиции на геостационарных орбитах,
на которых находятся спутники или группы спутников.

3 in 1, 4 in 1, 5 in 1 - см. Humax, DS9, Программатор.

****cess - см. viaccess.

Alfacrypt - CAM-модуль, позволяющий просматривать закрытые каналы в кодировках Irdeto и Betacrypt.
Может быть получен путем перешивания Eurocam Irdeto или Aston SECA 1.04-1.05.

Allcam - старый CAM-модуль ирдето с прошивкой Allcam, в отличие от Irdeto free требует наличия карточки.

Amos - спутник, находящийся в позиции 4W.

Amon - Прошивка для CAM-модуля ресивера Nokia 9500/9200/D-Box, поддерживающая режим 3 в 1.

Aston, Aston Seca - CAM-модуль для кодировки Seca/Mediaguard. А вообще Aston - торговая марка,
под которой выпускаются ресиверы и другое спутниковое оборудование.

Astra 2 - группа спутников, находящаяся в позиции 28E.

AU - Auto Update - Автоматическое обновление рабочих ключей в прошивке или в софткаме.

Betacrypt - система кодирования цифровых каналов. Взломана
CI, сиай, CI-интерфейс, Common Interface - интерфейс, используемый для модулей условного доступа (CAM-модулей),
представляет из себя обычный PCMCIA-слот.

PCMCIA - компьютерный интерфейс, используемый в ноутбуках.

CAM-модуль, CAM, кам, CI, сиай, CI-модуль - Модуль условного доступа,
с помощью него можно смотреть кодированные каналы,
Например в кодировках SECA/Mediaguard, Irdeto/Betascrypt, Viaccess, Nagravision, Cryptoworks.
Вставляется в CI-слот ресивера,
а в CAM-модуль в свою очередь вставляется карточка провайдера (или ее эмулятор ).

Eurocam (Irdeto) - CAM-модуль, открывающий (при наличии карточки) каналы в кодировке Irdeto.

Funcard - пластиковая карточка, построенная обычно на процессоре ATMEL90S8515 и EEPROM 24LC64.
Существуют ее аналоги из текстолита и корпусных чипов.

GW, ГВ, goldwafer, вафер и т.п. - пластиковая карточка "GoldWafer",
построенная обычно на процессоре PIC16F86 и EEPROM 24C16.
Существуют ее аналоги из текстолита и корпусных чипов.

Hotbird - группа спутников, находящаяся в позиции 13E.

Humax - марка, под которой выпускаются спутниковые ресиверы,

Irdeto - система кодирования цифровых каналов. Взломана.

Kiosque - группа французских PPV каналов (ночью транслируется порно).

Mediaguard - см. SECA.

Nagravision - система кодирования цифровых каналов. Взломана.

Palco - группа PPV фильмовых каналов.

Piccard2, Pic2 - пластиковая карточка, построенная обычно на одном из процессоров
PIC16F876, PIC16F877, PIC16F628 и EEPROM 24LC64.
Существуют ее аналоги из текстолита и корпусных чипов.

PPV - Pay Per View, Плати за каждый просмотр - фильмовые каналы,
на которых нужно платить за просмотр каждого фильма.

Programmer - см. Программатор.

Red CAM - CAM-модуль viaccess с красной наклейкой, перешивается в/из Eurocam.

Receiver - см. Ресивер.

Season Interface - Эмулятор карточки на ПК, иногда одновременно поддерживает функции
логирования передаваемой между ресивером и картой информации
(то есть имеет в себе картоприемник) и/или программатора.
Вставляется вместо карточки в ресивер и одновременно подсоединяется к компьютеру по COM-порту,
на компьютере запускается программа-эмулятор, например WallBanger.
Легко изготовить самому любому человеку, умеющему держать в руках паяльник.

Seca (Meduaguard) - система кодирования цифровых каналов. Взломана.

Secanix - прошивка для карточки под кодировку seca.

Tequilla - группа цифровых PPV каналов, включающих фильмовые и круглосуточные порно.

Tuner - см. Ресивер.

Upload - см. аплоуд.

Янкси (Yankse) - это "наше всё".

WallBanger - программа-эмулятор, для использования совместно с Siason Interface'ом.

Viaccess, виа, ****cess - система кодирования цифровых каналов. Взломана.

S2emu - это второе "наше всё".

Viaxenix - прошивка для карточки под кодировку viaccess.

Софткам (SoftCam) - это то, что всегда должно быть "свежим", - потому что, это ест "наше всё" (и первое и второе)

Phoenix или SmartMouse 3,57 мГц - режимы работы программатора.

titan - в греческой мифологии - "человек умеющий делать универсальные ViaCAM эмуляторы"

Универсальный ViaCAM эмулятор - программа заставляющая думать компьютер,
что программатор подключенный по СОМ-порту - это КАМ.

Plugins - "программы-довески" для расширения возможностей SAT-программ
(например для открытия "закрытого")

X droid X - (другое "имя" - модератор) - см. titan

Phoenix interface - схема подключения программатора к компьютеру

Fenir - (устаревшее слово) в настоящее время рекомендуем употреблять слово - Snitch

Криптоворск см. CryproWorks

CryproWorks - система кодирования цифровых каналов. Взломана.

Snitch - любит Нагру, и поэтому "аукается" с ней

UniViaCamEmu - то что делают "титаны"...

===========================================================================================
в основу положен словарь http://tv.tut.by/ который мною исправлен, дополнен и переработан

Даю вам пару дней на его изучение .... и будем двигаться дальше...

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...

P.S.
В качестве домашнего задания, попробуйте перевести диалог,
взятый из последних тем данного форума.....

ВОПРОС - Почему у меня не аукает награ???
ОТВЕТ - Поставь новый эму, и слей c аплоада свежий софткам - тогда аукнет...

Удачи.... Razz

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Просмотр "закрытых" каналов с помощью карточек

Сначала немного теории ( по материалам Сергея Огурцова. osv@sat.com.ru )

===============================================

Системы кодирования.

Как только появилось цифpовое вещание - на него обpатили внимание вещатели,
желающие делать платную подписку на свои каналы.
Так что скоpо появились системы кодиpования и условного доступа к телеканалам.
Систем кодиpования в pамках DVB есть несколько
- Viaccess, Irdeto, BetaCrypt, SECA/MediaGuard, Conax, VideoGuard, CryptoWorks, Nagravision, Power Vu
и дpугие, менее pаспpостpаненные.
Чтобы pесивеp умел пpинимать каналы в данной системе - в нем уже должен стять соответствующий
CAM (Conditional Access Module, Модуль Условного Доступа).
CAM умеет пpинимать каналы только в своей системе кодиpования,
то есть Irdeto CAM вам с пpиемом Viaccess никак не поможет.

CAM уже может быть встpоен в пpиемник, тогда его заменить на дpугой нельзя.
Бывают и дpугие ваpианты. Hапpимеp, Nokia 9200 пpодается без CAM,
но с дыpкой для вставления каpты, а внутpь pесивеpа можно воткнуть отдельно купленный Irdeto CAM,
подходящий только под эту модель. Фиpма Prosat выпустила pесивеp с каpтопpиемником,
где CAM эмулиpуется пpогpаммно - можно поставить в pесивеp пpогpамму под Viaccess, можно под Irdeto.
Hо все это pаспpостpанения не получило, и относится скоpее к экзотике.

Так как систем кодиpования много, и у человека может возникнуть желание иметь сpазу несколько CAM,
а также для унификации стандаpта - был pазpаботан стандаpт "Common Interface".
Этот CI пpедставляет из себя шину типа компьютеpной PCMCIA, в котоpую вставляется любой CAM,
а уже в самом CAM есть дыpка под смаpт-каpту вещателя.
Есть модели pесивеpов, котоpые имеют несколько мест под CAM (два).

SimulCrypt - когда канал идет сpазу в нескольких системах кодиpования
и потому его можно смотpеть пpи наличии хоть одного CAM для одной из поддеpживаемых
систем кодиpования. Hапpимеp,
Canal+ Nederlaands идет со спутника Астpа одновpеменно в кодиpовках SECA и Irdeto.
Можно использовать CAM и каpточку под любую из этих систем.

Карточки.

Для доступа к кодиpованным каналам нам мало одного CAM - необходима каpточка.
Либо официальная - купленная у вещателя, либо неофициальная, пиpатская.

Официальные карты.

Hа доpогие пакеты каналов типа TV1000, Canal+, DF1/Premiere и т.д. стоят начиная от 400 доллаpов в год.
Hо деньги - не единственный вопpос.
Бывает что подписка дешева, но все pавно подписаться в дpугих стpанах
легально нельзя - пpодажа осуществляется только гpажданам опpеделенной стpаны.
(И очень даже понятно, почему. Покупая лицензию на показ фильма
- телекомпания беpет обычно лицензию на показ его в одной стpане.
Если же станет ясно что телеканал пpинимается в 10 стpанах -
то владельцы пpав на фильм потpебуют пpиобpетать пpава на показ фильма в 10 стpанах.
А это очень доpого.)
Поэтому есть так называемый сеpый pынок каpт,
когда каpты у вещателя закупаются на Васю Пупкина, и потом пеpепpодаются в дpугих стpанах.

Hеофициальные карты.

Также известны как "пиpатские".
Используются обычно в тех стpанах, куда официально вещание канала не пpоизводится.
То-есть в России (благо, мы не члены Евpопейского Союза)
можно пpодавать все пиpатские каpты кpоме пиpатских каpт на HТВ+,
котоpое здесь вполне официально вещает.
===============================================

И ещё немного информации для "чайников",
собранной из различных ОТКРЫТЫХ источников.
(часть информации немного устарела
- но для понимания вопроса - вполне подходит Razz

)

==============================================================================================
В настоящее время наиболее распространенными способами несанкционированного
просмотра кодированных программ являются:

использование DPSC карт /digital pirate smart card- цифровая пиратская смарт карта/ ,
изготовленных пиратским способом
и MOSC карт /modified original smart card- модифицированная оригинальная смарт карта /
выпущенных для официальной подписки,
но модифицированных соответствующим образом для просмотра кодированных каналов без оплаты.
Использование пиратских карт как правило больше распространено за пределами стран официальной подписки,
поскольку внутри этих стран изготовление, продажа и использование пиратской продукции уголовно наказуемо.
Тем более, что стоимость пиратских карт зачастую не намного ниже стоимости официальной подписки.
Кроме того спутниковые операторы часто предпринимают контрмеры против пиратства, что приводит к прекращению работы карты.
Такие контрмеры в настоящее время проводит оператор греческого пакета Hellas на HOT BIRD 13E.
Тем не менее в странах, где официальная подписка отсутствует, пиратская карта зачастую является единственно реальным способом
смотреть закрытые каналы. Страны же где есть официальная подписка опять оказались в лучшем положении.
Усложненная система предотвращения неоплаченного доступа к просмотру кодированных каналов,
как оказалось, имеет многочисленные дыры, используя которые владельцы карточек с официальной подпиской
после небольшой модификации своей приемной системы, могут продолжать смотреть любимые каналы без какой либо оплаты.
Одним из способов- является установка на цифровой ресивер блокиратора.
Суть этого способа заключается в следующем. Владелец легальной карточки оплачивает подписку на два месяца,
в течение этого срока карточка получает все необходимые коды со спутника, а когда подписка подходит к концу,
карточка вставляется в картоприемник ресивера через блокиратор- небольшое устройство,
которое блокирует команду оператора на закрытие просроченной карточки и карточка продолжает успешно работать.
Пока такие устройства используются только для кодировки Irdeto.
Этот способ сейчас достаточно распространен из- за простоты применения.
Другой способ более сложен и связан с необходимостью программирования оригинальной карточки.
Суть его как бы прямо противоположна предыдущему методу,
но также связана с необходимостью у спутникового оператора давать через эфир управляющие команды на карточки.
Оказалось, что кроме блокирования команд на закрытие карточки, с помощью специального программного обеспечения,
можно перехватывать команды на открытие карточек, на их основе писать сценарии управления карточкой
и вводить их с компьютера через программатор. То есть пират в этом случае выдает себя за спутникового оператора
и карточка этот обман проглатывает и начинает работать.
С этими двумя способами спутниковому оператору довольно тяжело бороться,
так как взлом производится в рамках и по правилам работы самого оператора.
Одним из способов противодействия данному пиратству является запуск в интернет программ,
которые якобы позволяют открывать те или иные каналы, а самом деле выводят карточки из строя.

--- Пиратские карты ---

Структура декодирующей карточки обманчиво проста: она состоит из памяти и микропроцессора,
причем оба эти элемента являются типовыми и их часто объединяют в одном корпусе.
Независимо от области применения
(телефонная, банковская и другие карты) используется общий стандарт ISO 1816,
который определяет не только геометрические размеры,
но и протоколы обмена. Согласно данному стандарту, на карточке расположено восемь контактов.
Типы используемой памяти могут быть различными: оперативная память (RAM - Random Access Memory),
постоянное запоминающее устройство (ROM - Read Only Memory),
стираемое программируемое постоянное запоминающее устройство (EPROM - Erasable Programmable Read Only Memory)
и электрически стираемое программируемое постоянное запоминающее устройство
(EEPROM - Electrically Erasable Programmable Read Only Memory).
RAM используется для временного хранения данных в ходе их обработки.
Информация, сохраненная в ROM, зафиксирована и не может быть изменена.
Память данного типа используется для подпрограмм интерфейса карты и выполняет ряд других вспомогательных функций.
Это означает, что программы, которые будут сохранены в ROM, являются частью операционной системы чипа.
Использование EPROM в декодирующих карточках не слишком удобно: они хотя и предполагают возможность перезаписи,
но лишь после соответствующего ультрафиолетового облучения. Поэтому там, где содержатся наиболее интересные данные:
алгоритм и ключи декодирования, а также сервисная информация, например,
о каждом используемом канале и текущей его оплате, широко применяется EEPROM.
Основную трудность при создании пиратской карты, представляет выбор микропроцессора.
Вот здесь-то и открывается свобода для творчества во всем ее многообразии.
Следует отметить, что в настоящее время широкое распространение
(в том числе и в России) получили карты на основе PIC (Programm Intelligence Controller),
что обусловлено их низкой стоимостью и простотой в эксплуатации.
Для того чтобы произвести перепрограммирование карты,
необходимо узнать новый код, который используется в данном телеканале.
Эту информацию можно достаточно легко найти в сети Internet на страницах,
посвященных спутниковому телевидению,
где эти сведения появляются зачастую буквально через 2 - 3 дня после смены кода.

"любопытный чайник" про пиратские карты может почитать ЗДЕСЬ

--- Существует несколько нетрадиционных способов получения новых кодов ---

Перехват обновления легальной карты через эфир
Взлом протокола обмена между легальной картой и декодером
Утечка информации из телекомпании

--- Перехват обновления через эфир ---

Каждая легальная карта имеет свой уникальный адрес,
который необходим для ее идентификации при обращении к ней через эфир.
Он имеет длину 9 байт и состоит из двух частей:

Адреса групп (до 256) клиентов Длиной 4 байта (SA — Shared address)
Персонального адрес клиента длиной 5 байт (UA — User Address)
Сравнивая полученный адрес со своим, карта определяет, кому именно адресована команда, и, если команда адресована ей,
производит определенные действия: изменяет дату подписки на канал, уменьшает или увеличивает значение счетчика оплаты,
производит операцию по модификации кода. Вот это последнее действие и представляет наибольший интерес для пиратов.
Первоначально карта получает новый код в зашифрованном виде.
Для его дешифрования используется имеющийся в карте управляющий ключ [Management Key).
После дешифрования новый код записывается в память и начинает использоваться при декодировании сигналов.
Из этого следует важный вывод: зная управляющий ключ, можно произвести дешифровку переданного нового кода.
Однако искусство пиратской технологии этим не ограничилось.
Совершенно логичным было записать управляющий ключ и соответствующую программу в карточку,
чтобы после изменения кода она автоматически произвела его замену.
Такие карты с автообновлением получили довольно широкое распространение,
несмотря на достаточно высокую цену — до 200 USD.
По заверениям их производителей, такие карты могут работать не менее года.
Однако здесь существует несколько трудностей. Как видно из алгоритма смены кода,
должен существовать легальный (т. е. оплаченный в телекомпании) SA,
чтобы на этот адрес пришел сигнал обновления.
И вот тут проявляется основной недостаток карт с автообновлением: если одна из них попадет в руки
специалистов телекомпании, то они достаточно быстро узнают,
какой SA использован в этой карте (и, следовательно, в большой серии карт),
и прекратят передачу ключей по этому адресу, а легальным подписчикам просто выдадут карты с новым SA.

--- Взлом протокола обмена между картой и декодером ---

Применение этого способа сопряжено с большими техническими трудностями.
Процесс определения кода состоит в записи протокола обмена между легальной картой и декодером,
осуществляемой при помощи персонального компьютера со специальным программным обеспечением.
После записи этого протокола становятся известными шифрованные данные и соответствующая им дешифрованная информация.
На ее основе можно методом подбора найти исходный код.
Однако на это может уйти очень много времени — десятки лет,
даже если используются современные модели компьютеров.
Выходом из этой ситуации является использование сети Internet, где создана целая система,
которая объединяет для решения этой задачи большое количество компьютеров.
Например, по Internet в феврале 1998 г. прошло сообщение,
что 01.02.98 в подобной атаке на канал TV 1000 приняло участие более 100 команд,
оснащенных почти тремя сотнями компьютеров.
Таким образом, TV 1000, поменявший свои коды в конце января,
снова оказался взломан (что говорит о большой популярности канала).

--- Программаторы карт ---

Совершенно очевидно, что человек имея в своем распоряжении стационарный ресивер,
и так называемую пиратскую карту, хотел бы сам при смене кодов провайдером модифицировать старые ключи на новые!!!
Для такого рода операций существуют устройства называемые программаторами их схематехника различна.
От самых простых имеющих возможность перепрошивки только внутреннего ОЗУ (ПИК контролеров),
до возможности прошивать внешние дополнительные ОЗУ, на панелях программатора или на карточке,
а так же работать с так называемыми таблетками (процессоры фирмы ATMEL),
плюс к этому возможность режимов логирования. Можно еще конечно отметить,
что некоторые программаторы могут подключатся к компьютеру кроме (COM порта) и по (USB порту),
что наверное актуально в последнее время, в связи с ограниченным числом первых на машине и не ограниченном вторых!
Сами же программаторы в принципе просты в устройстве: содержат внешний блок питания, некоторые и его не имеют,
питаются от компьютера (у них существует опасность не хватки напряжения программирования некоторых чипов
и как следствие нет возможности работать с такими).
Далее схема согласования уровней порта компьютера с уровнями напряжений программируемой микросхемы.
Логика управления режимами работы программатора (у большинства состоит из набора простых переключателей).
И задающий генератор обеспечивающий схему тактовой частотой, остальное просто картосчитыватель и набор кроваток
(для установки чипов или микросхем памяти), разъем и шнур для соединения с компьютером.
Возможно все это дело будет завернуто в пластмассовую коробку.
По простоте использования, программаторы не вызывают никаких трудностей,
некоторые из них содержат всего одну кнопку!!!
Пожалуй самое затруднительное это разобраться с программным обеспечением прилагаемом к программатору

--- SEASON ---

Эмулятор декодирующей карты SEASON разработал весной 1994 г. Markus Kuhn.
Фактически данное устройство представляет собой простой согласователь уровня между декодером и персональным компьютером,
выполненный на МАХ232!
Подключение к компьютеру производится чаще всего через последовательный порт RS232
(хотя не исключено и использование параллельного порта), так как в этом случае возможно использование кабеля большой длины.

Основным недостатком использования персонального компьютера является необходимость
его постоянного включения во время просмотра телеканала.
Преимущество такого способа декодирования состоит в легкости создания интерфейса,
а также возможности записи всего протокола обмена данными для дальнейшего подбора кода.
Для работы с SEASON и подобными ему устройствами необходимо наличие соответствующего программного обеспечения,
которое в достаточном количестве можно найти в сети Internet.
Одними из лучших программ данного типа являются Vojager и Decrypt.
Их периодически обновляемые версии не только имеют базу данных с кодами,
но и позволяют оперативно их изменять. Следует отметить весьма устойчивую работу данного эмулятора с различными декодерами.

--- PHOENIX ---

Данное устройство является доработанным вариантом предыдущей модели.
Основное отличие PHOENIX от SEASON состоит в наличии управления от компьютера линией RESET
и кварцевого генератора для обеспечения карты сигналом тактовой частоты.

==============================================================================================

По данной теме много информации ЗДЕСЬ

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
