Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Установка программы DVBdream

Продолжаем....

В прошлый раз мы с вам выполнили установку программы
(заняло это у нас не более 5 минут ....)
и общались мы с компьютером на родном языке... Razz

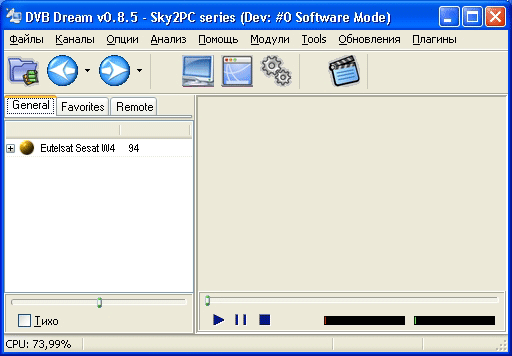

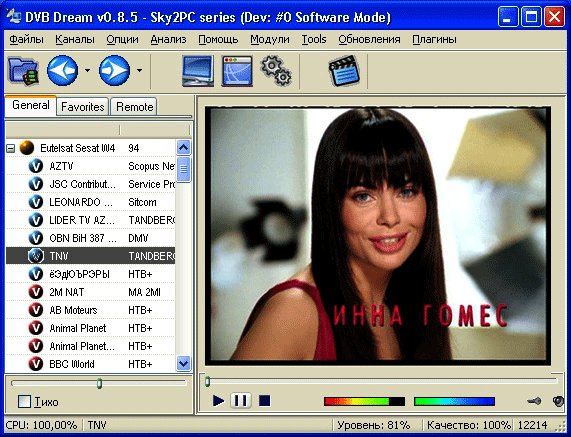

В результате этих "трудов" мы получили вот такую картинку

Это основное поле программы DVBdream

Вы спросили - "где кино????"
А откуда ему взятся.....????
Во-первых - программа ещё "пустая"(и требует дальнейшей настройки")
Во-вторых - помню, при установки драйвера, я вам дал совет
"пока не подключать кабель к входу SkyStar 2..." Razz

В-третьих ..... а где у вас антенна????
То-то и оно..... что на балконе ..... прислоненная к стене.... Razz

И нам с вами ещё предстоит "навести её на спутник"....
И последнее...
Вы что ... кино сюда пришли смотреть ????
Или учиться....????
Если кино смотреть - сходите на "Ночной дозор"... Razz

Если учиться - то не спешите - и читайте дальше.....

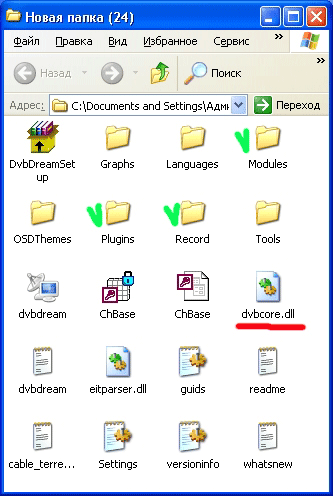

Давай те посмотрим, что и нас "появилось" в папке
после "распаковки" программы DVBdream

Уууу сколько там всего..(ну главное DVBCore на месте Razz

)
(папки помеченные "зелёным" - пока пустые - их можно не смотреть)
А вот с остальными будем разбираться.

Примечание .
Для "чайников" с некоторым опытом
(это те у кого антенна тоже на балконе но....
направлена на какой-нибуть спутник например Hotbird)
... и обладающих платой SkyStar 2
предлагаю маленький эксперимент.....
Откойте папку с программой DVBdream
и "запустите" программу (щелкнув на "иконке" программы )

Далее Выбираем режим Каналы
и в открывшемся меню нажимаем Сканировать
и далее режим ManualScan

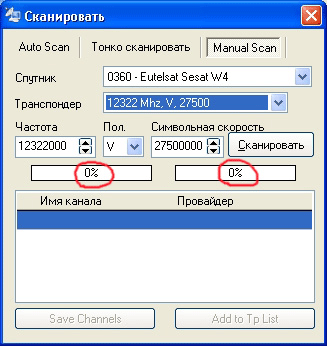

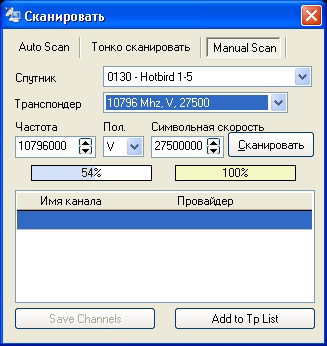

на экране откроется ОКНО

Выбираем Спутник - Hotbird и
самый сильный транспондер на нем

Частота ........................... 10796 Мгц
поляризация ................... V (вертикальная)
Символьная скорость ..... 27500

программа начинает принимать сигнал с этого транспондера и
отображать его

УРОВЕНЬ (на рисунке - голубой 54%) и
КАЧЕСТВО ( на рисунке желтый и 100%)

Незначительно изменяя положение антенны, вы увидите
что эти показатели меняются....

То есть вы получили
программу для настройки антенны и поиска спутников....
Именно таким образом мы с нашим "чайником" планируем настроить
и его антенну....

Хочу сказать, что я считаю
режим Сканиравание в этой программе

один из самых лучших и удобных среди всех SAT программ

В этой программе есть ещё один отличный режим
Тонкое сканирование

Программа перед сканированием транспондера
АНАЛИЗИРУЕТ частоту сигнала изменяя её в определенных пределах,
выбирая ту на которой Уровень сигнала МАКСИМАЛЕН....

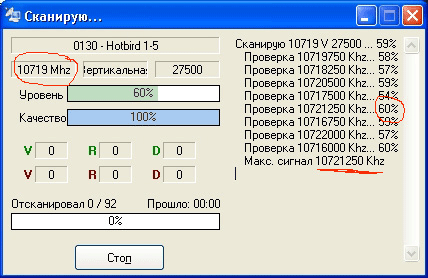

просмотрите картинку...

Из неё видно что перед сканированием транспондера 10719 Мгц,
программа сначала "раскачала" эту частоту
и определила, что сигнал максимален на частоте 10721250
и только потом
просканировала транспондер....

Класс !!!!

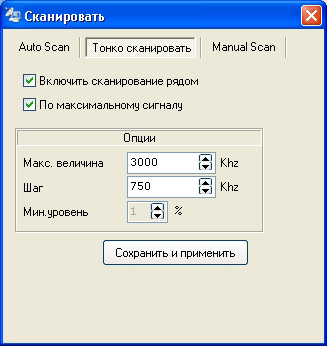

Причем параметры качания частоты - её шаг
вы можете задать самостоятельно

Кто часто имеет дело с антеннами
это, конечно, ..оценит... Razz

----------------------------------------------
я имею ввиду ВОТ ЭТО
http://www.viaccessfree.org/forum/viewtopic.php?p=98047#98047
----------------------------------------------

И это не всё !!!!!!!

Нажатием нескольких кнопок вы можете
у себя на экране пролучить

Список каналов
Список транспондеров
Общюю статистику "эфира" и даже ......
....... КАРТЫ ПОКРЫТИЯ............

Не верите...????

Тогда запускаем программу выбираем режим Tools
и далее программу SatList
(это самостоятельняя программа и ею (при желании) можно
воспользоваться отдельно от это от DVBdream)

В открывшемся меню, выбираем спутнки из списка в левой части экрана
и режимы в верхней части экрана и получаем вот такие картинки

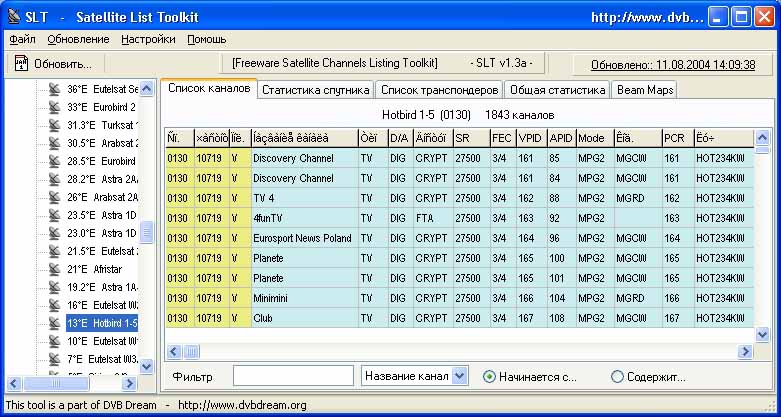

Список каналов...

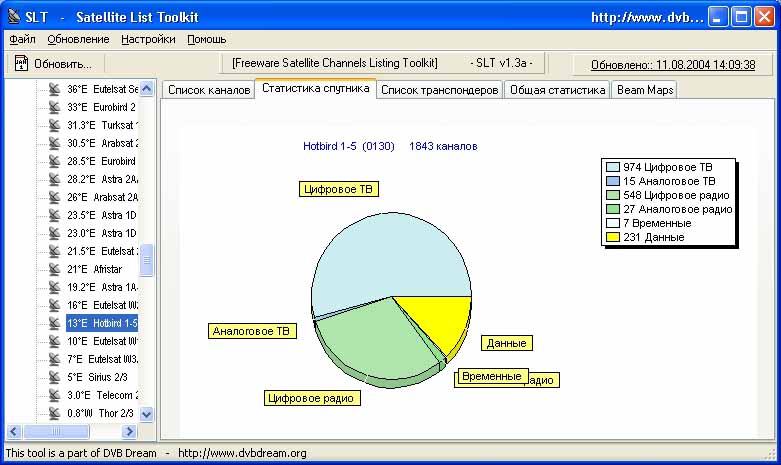

Статистика спутника

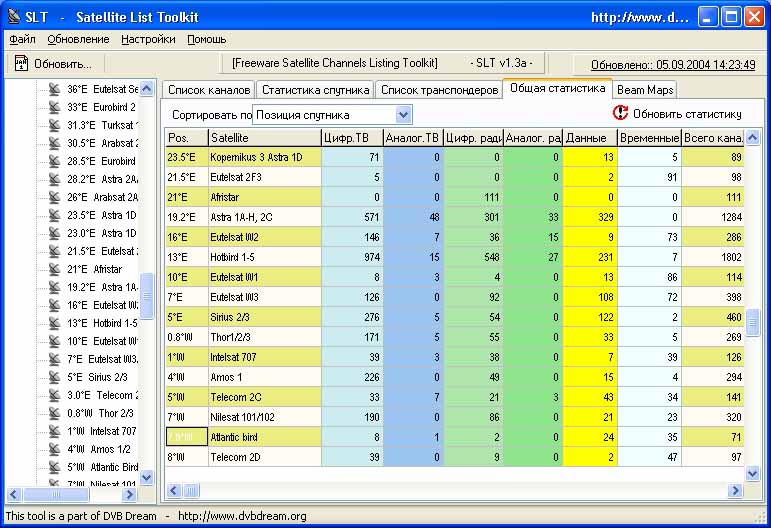

Общая статистика

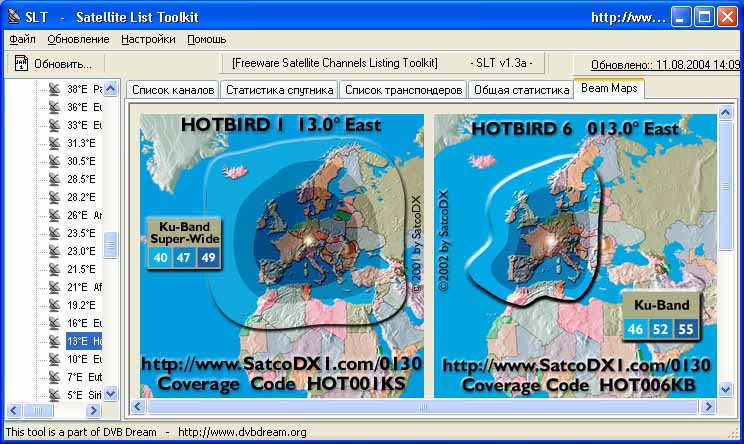

А это карты покрытия например - HotBird

И это всё на "голой" программе,
то есть на программе сразу после её "установки".......!!!!!!!

Согласитесь, для новичка в вопросах
спутникового телевидения - это просто НАХОДКА...
(замечу, что часть этой информации находится "внутри"
самой программы - остальное она автоматически "подкачивает"
из интернета......программой SatList)

Но и это ещё не всё.... Razz

.

Хотя что-то мы отвлеклись и стали писать инструкцию
для "бывалых "чайников" .... Razz

Давайте всё по порядку......

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

Nufrof · Зарегистрирован: 09.01.2004 Сообщения: 100

альяно, вот столкнулся со следующим: отправлял чайников с других форумов и в эту тему и в полярку - не понимают.... Возвращаются и просят перевести с языка для чайников на язык для суперчайников Smile

. Или чайники были ленивые или действительно надо все упрощать и профессиональный спор выносить в другие темы....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Nufrof - я по этому поводу, вот что думаю....

Инструкция про "полярку" - вообще не была "инструкцией".
Я начал её писать без всякой подготовки "с листа" (для "прикола")
- поэтому она очень КОРЯВАЯ
и содержит ряд ошибок и неточностей.
Правда написана она "с душой" .... и с большим желанием помочь
начинающим....
(по-хорошему её давно надо бы "переработать" - и сделать
"вторую редакцию" (возможно сделаю и добавлю в ЭТУ - как "приложение"")
Однако, увидев, что такие материалы очень востребованны...,
я начал писать вторую инструкцию...про SS2
(потому-что в отношении SS2, по словам Модератора, началась
"эпидемия" Razz

)
Вторая инструкция ещё не дописана - поэтому судить о ней ещё ранно.
По поводу "суперчайников" ...... скажу вот что.
Я пишу материалы по принципу "от простого к сложному".
В начале инструкции я объясняю что такое - "дрова"
и пишу текст типа
"найдите в правом верхнем углу "кнопочку"
красного цвета - с надписью Выкл. - (что означает "выключить")
- нажмите её - после этого компьютер выключится) Razz

В середине материала - мы с читателем - уже "на равных"
"у-ти .... пу-ти" с ним закончились..... Razz

А "суперчайник" - он "умнее" всех - он читать с "первой" страницы не
хочет - он хочет - "всё и сразу" - поэтому читает "с конца"...
- а ,так как, он "суперчайник" - и уровень у него
...... "ниже плинтуса"
то ..... не хрена и не понимает...

Я таких не люблю и для таких не пишу.!!!!!

Проффесиональный спор - в таких материалах очень полезен
(чтобы "чайник" - понимал - сколько ещё проблем и вопросов
необходимо изучить Razz

)
Однако споры должны быть строго по теме и аргументированные
(жаль что в форуме - это очень редко происходит)
А вообще я пишу "инструкции" не на конкретный прибор
и тем более не на конкретную программу....
Я пытаюся объяснить "общие принципы" ......
"Чайник" ведь не дурак - он просто ЭТИ вопросом не владеет ....
и ему надо помочь в ЭТОМ разобраться.

Для дураков писать инструкции ..... не имеет смысла....
..... не простым ... не "сложным" языком.

Кстати следующая глава этой инструкции будет
самой важной - из-за которой я ,собстваенно, и начал
писать ЭТУ "инструкцию". Razz

Так что ... ждите.....

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Чтобы правильно "настроить" программу DVBdream,
вы должны представлять, что такое "спутник",
"транспондер", "частота", "поляризация", "символьная скорость"

Знает ли эти параметры программа??? - а если нет ,то
где их найти ?????

поэтому пока оставим программу DVBdream в покое
и поговорим вот о чём....

АЗБУКА СПУТНИКОГО ПРИЕМА
или Какая основная проблема у "чайников" ????

В спутниковом телевидении бывают не только
"чайники" и "суперчайники"
а еще бывают "бывалые чайники"
И иногда у "бывалых чайников" случаются "черные дни" ...

То-ли антенну с крыши ветром "унесло" (а может просто унесли)
То-ли ворона "Ивакому" клювом защитную пленку "проклевала"
То-ли компьютер "глючит"...то-ли DVD-карта не "лочит".....

Но это всё ерунда по сравнению с основной проблемой простого "чайника".

Какой ???

Как комплект для приема SAT TV, купленный на рынке
(или в интернет-магазине)...
заставить работать.....?????? Razz

Согласитесь, проблемма эта не простая даже не для "чайников"....

Во-первых - где гарантия, что купленное оборудование - работает..
(если, конечно, оно куплено не у Ашота )
Да и проверить его нельзя - потому-что
спутниковая антенна хотя и куплена, но на спутник то не наведена!!!
А как её навести - если не известно - работоспособно ли купленное
оборудование..!!!
Заколдованный круг..
Можно целый день "ловить" спутник , а потом выяснится,
что не работал конвертер...
Или конвертер работал но SkyStar - "дохлая"...
А может и SkyStar жива и конвертер нормальный а сигнала
с антенны - нет....
потому-что по компасу наводились на 13Е - а оказалось,
что по этому азимуту восход солнца можно встречать....

Как быть ????
Платить деньги установщикам ???
Можно ,конечно, и так...., но

Во-первых - дорого
во-вторых - уж очень хочется ЭТО - сделать собственными руками..

Ну что же - вы сами этого захотели - так что обижаться не на кого...

ВПЕРЕД..... к изучению основных правил установки
системы спутникового телевидения....

А я вам буду помогать - как смогу Razz

По возможности при покупке убедитесь, что продаваемое
вам оборудование - работает... Razz

(например путем установки в работающую систему...)
это не сложно сделать с конвертером и SkyStar'ом

Зеркало антенны особо проверять нечего
(главное чтобы оно было не "винтом" и без "механических"
повреждений....

Далее надо "собрать" антенну по прилагаемому рисунку
Здесь не надо торопиться, а надо собрать всё правильно
(иначе потеряете кучу времени на "поиски" спутников
а потом выяснится что конвертер был не в "фокусе"
потому-что штанги для его крепления вставили не в те дырки
(если что не понятно то лучше сразу спросить у продавца
или внимательно изучить его экземпляр в "собранном виде".
(а лучше сделать "фотку")
Если "фотку" сделать трудно почитайте форумы
там часто мелькают фотографии различных антенн..
а вот здесь даже есть фотогалерея антенн
Кстати, если у продавца "действующая" модель,
то очень советую запомнить приблизительный угол наклона
антенны вперед-назад при приеме определенного спутника..

В любом случае, этот угол вам очень "упростит" установку антенны...
(угол наклона антенны зависит от географических координат
местности где "работает" антенна
Поэтому если "зеркало" вы покупаете в Москве - а потом везете
его, например в Крым то этот угол запоминать не надо
- у вас он всё равно будет другой... Razz

(правда Nufrof ????
- Крым ведь немного южнее Москвы.... Razz

)

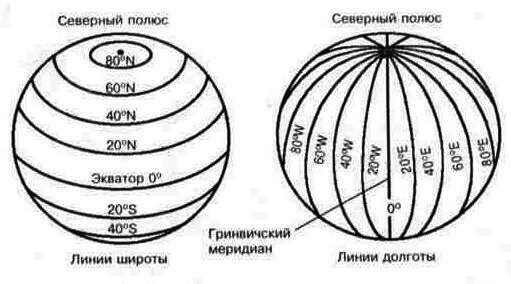

Напомню , что географическое положения любой точки Земли
обозначается широтой и долготой
Для "аболютных чайников" привожу картинку - (они любят картинки)

Чтобы правильно настроить антенну надо четко понимать
как работает....система в целом....

Сигнал на антенну попадает с "транспондеров" - приемо-передатчиков
находящихся на борту спутников....
(транспондеров на борту каждого спутника много
- несколько десятков)

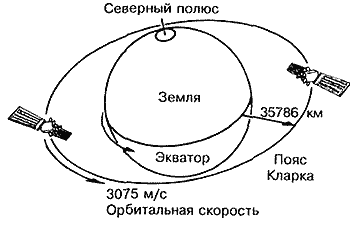

Спутники, в свою очередь, находятся на "геостационарной орбите"
- то есть на такой орбите "геометрия" которой позволяет спутникам
как бы неподвижно "висеть" над Землёй...

Здесь я позволю привести одну маленькую цитату из
инструкции по настройке полярки

чтобы "абсолютные чайники" тоже поняли, что такое "геостационарная орбита"

Все спутники (ну или почти все) раполагаются на ,так называемой,
геостационарной орбите.
Что это значит? А это значит что если вы закинете голову и посмотрите на спутник
находящийся на этой орбите то обнаружите что этот спутник не перемещается относительно
домов, труб, и других ориентиров на земле. Он висит в одной точке.
Как этого добились умные головы нас "чайников" не касается но это факт.
Вопрос на сколько надо закинуть голову (свою или антенны) и как повернуться относительно
предметов на земле мы "чайники" пока не знаем. Но только пока!!!
Представте себе восход солнца- Солнце встает на востоке плавно поднимается и одновременно смещается к югу.
В полдень солнце строго на юге и довольно высоко над горизонтом.
Потом закат- солнце продолжает движение на запад и одновременно снижается к горизонту.
Таким образом солнце описало на небе дугу от горизонта до горизонта похожую на огромную "РАДУГУ"
Догадливые "чайники" (а все "чайники" черезвычайно догадливы - потому они и "чайники"), - догадались
что с любого места земли ( ну или почти с любого) геостационарная орбита тоже видна в виде такой же "РАДУГИ" - размеры
этой радуги - ее высота- крутизна- зависит от географических координат того места откуда вы на нее смотрите.

Вот как на этом рисунке

для простых "чайников" сообщим что,
геостационарная орбита определяется с помощью простого математического соотношения:
угловая скорость перемещения спутника равна угловой скорости вращения Земли.
При всей простоте это соотношение выполняется для
одной единственной траектории Razz

,
которая «висит» на расстоянии около 36000 км над экватором.
На геостационарной орбите спутник неподвижен для наблюдателя, находящегося на Земле.
В этом главное преимущество геостационарной орбиты.
Поэтому неподвижными остаются и антенны, направленные на эти спутники.
Ну и рисунок для них сделаем по-солиднее (без домиков и ёлочек) Razz

Спутников на геостационарной орбите много и каждый имеет
свой "адрес"- координату

Например Hotbird - 13 градусов в.д. (восточной долготы) или 13E (East)
а спутник Amos - 4 градуса з.д.(западной долготы или 4W (West)

список координат ВСЕХ спутника можно найти ЗДЕСЬ
Иногда вы сможите встретить вот такую запись Hotbird 1,2,3,4,6
- это не название ОДНОГО спутника
- это означает что Hotbird'ов - вообще-то пять ... Razz

Находятся они не в метре друг от друга - но где-то рядом..
И всё они "имеют" - 13E - или "где-то около" Razz

Точные координаты нахождения спутников на орбите
можно вычислить с помощью специальных программ....
Этими же программами можно расчитать координаты разворота антенны
для ориентации её на конкретный спутник...
для любой точки приема.....

Таких программ много начиная от простого калькулятора
кончая "профессиональными" программами типа GorbTrack
Промежуточное положение занимает программа
SAT TV (409КБ free - скачать).
Её мы и порекомендуем для простого "чайника".. Razz

Так как с определенной точки Земли видна на вся геостационарная орбита,
а только её часть - ДУГА то, и не все спутники можно
увидить из этой точки...
Как определить какие спутники будут видны ????
Очень просто ....
Самая верхняя точка "дуги" расположена ВСЕГДА строго на ЮГЕ
(из какой бы точки Земли вы на неё не смотрели Razz

) ..
И в этой точке орбиты находится спутник с координатами
близкими к долготе точки наблюдения.....

Например Москва имеет координаты

широта - 56 градусов с.ш.
долгота - 37 градусов в.д.

Значит в Москве на Юге будет спутник с координатами близкими к 37Е....

Еще раз посмотрим таблицу спутников ,
и увидем, что наиболее близкие координаты к долготе
Москвы (37Е) имеет спутник .....Eutelsat Sesat (36Е) и Eutelsat W4(36Е).
Далее, загрузив программу SAT TV и выбрав в ней
в режиме координаты местности - Москва...
и переключившись в режим полярная подвеска
вы увидите картинку..... из которой поймете, что для Москвы

крайняя восточная точка дуги - 111.4* в.д.
крайняя западная точка дуги - 37.4*з.д.

То есть ВСЕ спутники в диапазоне от 111* Е до 37W
теоретически "видны" для "московской" антенны
(при условии абсолютно "чистого" горизонта)

Ну что же, пора заканчивать с теорией, и переходить к практике..
Или...
Как поймать спутник с помощью программы DVBdream

Продолжение следует......

Dic · Зарегистрирован: 07.09.2004 Сообщения: 5

Привет Альяно пишу в этот форум впервые , читаю регулярно .
Спасибо за инструкцию . Хочу задать вопрос по существу считая себя чайником и выполняя все предложанные тобой установки . ответь если не трудно на вопрос :
В инструкции по установки программы я дошел до того где устанавливаются кодеки или графы и там по умолчанию должно стоять

для видео - Video Codec (по умолчанию стоит Sonic)
для аудио - Audio Codec ( по умолчанию стоит MoonLight)

а у меня в этих графах пусто и после нажатия ok выдается сообщение онеправильно установленном кодеке
Экран у программы после этого не черный как в инструкции а белый
Embarassed

С УВАЖЕНИЕМ :DIC

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Dic - а ты нас "обогнал" !!!!!!!
Я внимательно просмотрел оглавление "инструкции"
и не нашел там главы "про установку графов в DVBdream "......
вот когда она там появится, тогда мы об этом и поговорим...
а пока мы пытаемся настроить с нашим "чайником" антенну... Razz

Если тебе некогда ждать и ты хочешь всё узнать поскорее
тогда тебе сюда
И ещё .......
Обычно авторы программ
зачем-то помещают в "программы"
файлы "readme" - наверное для красоты...

Удачи....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Как поймать спутник с помощью программы DVBdream

Примечание
Про "поиск" спутников с помошью карты Sky Star 1 читайте здесь
http://www.viaccessfree.org/forum/viewtopic.php?p=103260#103260

Если вы помните наш "чайник" купил оффсетную антенну Triax TD88,
линейный конвертер, мотоподвес и собирался установить "полярку"..
Пока с мотором и "поляркой" - повременим...
Для первоначальной настройки системы и поиска спутника
мы "упростим" систему ...
Мы пока не будем устанавливать мотоподвес
... а антенну установим "азимутально" - то есть наведем её на один
конкретный спутник....
и этот спутник называется Eutelsat Sesat (36Е)
Почему ???
Потому что наш "чайник" живет в Москве - а Eutelsat Sesat (36Е)
для Москвы - это "вершинный" спутник .... поэтому вам не надо
будет парится с разворотом конвертера
(для вершинного спутника этот угол равен нулю)...
Поэтому .....

Первое ставим конвертер в штатное крепление
и ориентируем его вертикально по меткам на корпусе ( если они есть)
- если их нет - то ставим конвертер так чтобы СВЧ-разъём "смотрел" строго вертикально вниз...

Второе - устанавливаем антенну строго "вертикально"
во всех плоскостях ....
Что это значит...???
На антенну можно посмотреть в "фаз" и в "профиль"
Отклонение антенн от вертикали, когда вы смотрите на неё
в "профиль" будем называть наклоном антенны вниз-вверх.,
а отклонение антенны от вертикали когда мы смоторим на неё
в "фаз" - наклоном влево-вправо...
Ваша задача установить антенну вертикально и в "фаз" и в "профиль"...
Установив таким образом антенну Triax TD88- можно с уверенностью сказать,
что вы установили одну из координат антенны
- угол возвышения равный - 26* -
Почему..???
Когда вы выбирали и покупали эту антенну, то наверно изучили её
технические характеристики

Рассмотрим некоторые из них:

Triax TD88-

Диаметр .................................. 85 x 95 cm
Frequency range .......................... 10,7 - 12,75 GHz
Offset angle ............................. 26*
Reflector type: Offset ................... (F/D 0.6)
Beam width ............................... 2.0*

Выделенный красным, параметр - (угол рассечения оффсета)
как раз и говорит о том , что если эту антенну поставить вертикально
то "смотреть" она будет - на спутник с углом возвышения 26*

О других параметрах Этой антенны поговорим чуть позднее..

ПРИМЕЧАНИЕ Если у вас другая антенна
и в её технических характеристиках этот параметр не указан
его можно расчитать самому. Для этого достаточно
измерить большую и малую оси оффетной антенны
и ввести эти данные вот в этот калькулятор :
Offset Antenna Efficiency Calculator

А сейчас разворачиваем антенну на ЮГ и включаем программу DVBdream
в режим "ручное сканирование"...и ....

Что ??????
Вы не знаете где ЮГ...???
Уф... Уф... Уф .....
Объясняю....

Направление на ЮГ можно найти, например, по солнцу.....

Координаты Москвы вы уже знаете введите их в этот калькулятор
и получите точное время когда солнце строго на юге
для определенного дня года...
Ещё про ЮГ можете почитать ЗДЕСЬ

Разобрались ??????
Тогда...
при при выключенном компьютере
присоединяем кабель одним концом к SkyStar 2
- другим к конвертеру
Включаем компьютер .
Запускаем программу DVBdream.....
И входим в режим ручного сканирования

ВНИМАНИЕ
Чтобы спутник Eutelsat Sesat W4
появился в списке для сканирования
он СНАЧАЛА должен быть "подключен" к Дисеку.....
Опции >>>> Дисек >>>> Добавить спутник
и из появившегося списка выбирать Eutelsat Sesat W4

Итак ручное сканирование
Для этого жмем Каналы >>> Сканировать
и выбираем режим Manual Scan
Далее в появившемся окне
из списка выбираем спутник - Eutelsat Sesat W4
и из списка его транспондеров выбираем

12322 Mhz,V,27500

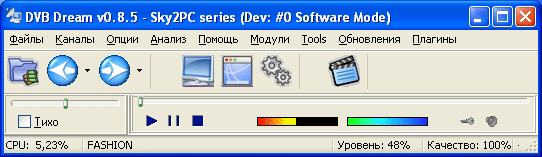

индикаторы показывают качество и уровень нулевыми...

Плавно и дискретно (с остановками) начинаем разворачивать
антенну от направления на ЮГ .... влево-вправо

....... и .........

На индикаторах появляются цифры......!!!!!!!! УРА !!!!!!!!

Подстройкой антенны по азимуту добиваемся максимума сигнала.
После это немного наклоняя антенну вверх-вниз
пытаемся ещё увеличить показания на индикаторах....

И после этого переходим в режим Auto Scan - автоматического сканирования
и последовательно нажимаем кнопки Выбрать все и Cканировать
и программа начинает поиск каналов со всех транспондеров

когда она закончит то выдаст сообщение
Сканирование завершено

Жмём Ок и получаем......

из картики видно, что в программу прописался
спутник Eutelsat Sesat W4
щелкаем по его названию..... выбираем канал...... и видем.....

................ИННУ ГОМЕС ...........в рекламе шампуня.....

Как мы ей рады !!!!!!!!

Razz

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

.

продолжаем....

Если вы проделали всё, что написанно в последнем посте,
и экрана вашего телевизора (или монитора),
улыбающаяся Инна Гомес поСОВЕТовала пользоваться
(..... нет не картой SkyStar 2 Razz

)
а .... шампунем фирмы .......(забыл какой !!!! Razz

)

То скорее всего - вы что-то не правильно сделали.....!!!!!!

Razz

Нет карта спутник найдёт - каналы просканирует
и "запомнит" ,
но вот "картинка" на экране будет другой Razz

У всех "чайников" (или почти всех Razz

)

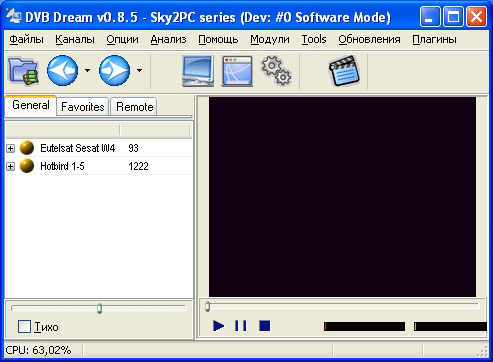

картинка получится вот такой ......

Почему ???? Razz

Читаем дальше.... Razz

ПРОДОЛЖЕНИЕ СЛЕДУЕТ....

Dic · Зарегистрирован: 07.09.2004 Сообщения: 5

Альяно извини ,что снова вклиниваюсь но все же не хочеться отставать от всех(не знаю почему ты считаешь что я забегаю вперед)
находясь в оглавлении инструкции:
Работа с программой DVBdream
Установка DVBdream:
прошел все стадии установки и дошел до меню:
НАСТРОЙКИ-Software режим
где у тебя на картинке этого меню в строчках video codec и audio codec уже стоит SONIC и Moonlight соответственно.
Я проделал то же самое но у меня в этих строках пусто

Далее жмем OK и получаем рабочее место программы.
Но когда я жму OK у меня выдает сообщение:
НЕ МОГУ ИНИЦИИРОВАТЬ Direct Show код ошибки:20
И после этого экран программы не черный а белый
Вот я и спросил нормально это или нет,если да то пошел настраивать антенну по инструкции, если нет подскажи что не так

С огромным уважением DIC Exclamation

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

продолжаем ....

Итак мы решили самую сложную проблемму "чайника"
- убедились, что купленное им оборудование работает !!!!!
Отсутствие изображения на "экране" программы...
не повод для переживаний....всё еще впереди... Razz

Чтобы "закрепить" материал и понять, что такое
"разворот" конвертера ,
проведем еще одну лабораторную работу
и перенастроим антенну с одного спутника на другой...

Перенастройка антенны на Hotbird

Для перенастройки антенны со Eutelsat Sesat (36Е)
на Hotbird (13Е), надо вычислить координаты наведения антенны
на оба эти спутники из вашего населенного пункта .
Если вы ещё не скачали программу SAT TV
то воспользуйтесь калькулятором

Сначала введем в него координаты Москвы (или вашего города)

Москва

долгота - 37
широта - 56

и координаты спутника Eutelsat Sesat
(или Eutelsat W4 - если он вам больше нравится Razz

)

долгота - 36

Нажимаем на калькуляторе Пересчёт

и программа выдает:

азимут ......................... 181
угол места ...................... 26
угол поворота облучателя ........ -1

теперь введем координаты Hotbird

долгота спутника - 13

снова жмем Пересчёт получаем

азимут ......................... 208
угол места ...................... 23
угол поворота облучателя ........ -14

Из этих данных следует, что антенну необходимо развернуть
на 27 градусов на запад, опустить антенну на 3 градуса
вниз и провернуть конвертер вокруг своей оси на 13 градусов...

Сначала опустим антенну....

Для этого - точно настроившись по азимуту на Eutelsat Sesat ,
смотрим на индикацию уровня в программе DVBdream
и плавно опускаем антенну, до того момента, пока "сигнал"
не будет "на пределе срыва" - то есть почти ноль..
и опускаем ещё немного ....
(на половину того на сколько вы её уже опустили)

Примечание
У антенны Triax TD88 имеется
шкала регулировки угла наклона
... просто ставим на ней - 23

Далее разворачиваем антенну на 27 градусов на запад..
Как это определить ???
Вас и этому надо учить...??? Razz

Берете разворот газеты, складываете её углом - получаете 45 град..
(не надо объяснять почему ???)
Получившийся угол складываете ещё раз пополам - получаете угол 22.5 град.

Поднесите получившийся "газетный угол" к антенне, и следя за положением
конвертера, как за стрелкой часов - поворачиваете антенну на угол
немного больший "газетного" - получите около 27 градусов...

Конвертор пока не трогаем...

Переводим программу DVBdream в режим
"ручного сканирование "
Для этого жмем Каналы >>> Сканировать
и выбираем режим Manual Scan
Далее в появившемся окне
из списка выбираем спутник - Hotbird

и из списка его транспондеров выбираем

10796Mhz,V,27500

И начинаем плавное перемещение антенны около
установленного положения влево-вправо

Через пару минут вы без труда поймаете сигнал... Razz

Далее, проворачивая конвертер против часовой стрелки,
(если смотреть с "хвоста" конвертера )

следите за увеличением уровня сигнала....на индикаторе программы.
Оставьте конвертер в таком положении при котором
сигнал максимален.

Переведите программу DVBdream в режим Auto Scan - автоматического сканирования
потом последовательно нажимите кнопки Выбрать все и Cканировать
и программа просканирует все транспондеры

посмотрим что получилось....

В программу "прописался" второй спутник - Hotbird
на котором программа DVBdream нашла 1222 канала .

Ну что - в 10 мин уложились.....??????? Laughing

Нет...?????
Наверное долго газету пополам складывали......?????? Razz

Продолжение следует...

чайник · Зарегистрирован: 14.08.2004 Сообщения: 11

Dealer

Я балдею от того, как отображается кириллица в окне DVBdream
(и не только в ней) Very Happy

ёЭдЮЪРЭРЫ - догадайтесь с трёх раз.....
Ну конечно же, это Инфоканал!
А ведь есть Наше кино, Премьера, Спорт и т.д.
Mr. Green

_________________
Выпьем за то, чтобы наши желания обалдели от наших возможностей!

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Не надо .....!!!!
Вы сначала интерфейс театра допереведите !!!!!! Razz

А потом смейтесь....
А вообще - для нас - для "чайников" - ёЭдЮЪРЭРЫ
не сложнее чем
"прибить иконку в трее"..... Razz

Dealer

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Спасибо...!!!!!! Файлы-реестра предложенные Dealer
позволяют "подправить" кодировку русских букв
если компьютер не справляется с их отображением
Я попробовал - действительно ПОМОГЛО

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

ПРОДОЛЖАЕМ.....

ВНИМАНИЕ.

При выполнении действий по установке
программы DVBdream и работе с ней
мы можете увидеть вот такое окно....

Не обращайте не него внимания - и смело жмите OK,
для тех операций которые мы в вами до сих пор проделывали
ЭТО не имеет ни какого значания

Но если вас очень смущает черный (или как у Dic , белый)
экран программы DVBdream Razz

Сделайте вот что ..... "сожмите" программу вот так

И получите отличнЫЙ ПРИБОР для настройки антенн Razz

с большим набором функций (про тонкое сканированиие не забыли ???)

и огромным колличеством различных данных в "памяти"...
(про это читай выше)

ПРОДОЛЖЕНИЕ СЛЕДУЕТ....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

продолжаем...

Чтобы эакончить тему про проверку купленного оборудования
и первоначальный поиск спутников с помощью программы DVBdream ,
хочу сказать что всё описанное выше подходит только
для карты SkyStar 2
(для карты SkyStar 1 - этот способ не подойдет из за особенностей этой карты
"не обновлять уровни сигнала при полном "срыве"

Для SkyStar 1 - используйте программу DVBdata - которая входит
в cостав "расширенного драйвера" для этой карты....

И еще.....
описанный способ поиска спутников не единственный
и для поиска, КОНЕЧНО можно использовать специальные программы
например программу FastSatFinder от Mixe
- которую
можно скачать здесь...
а прочитать про неё здесь...
(эта тема из которой меня "прогнали" Razz

)

А мы с вами будем дальше изучать программу DVBdream
и выяснять почему не у всех "чайников",
после сканирования спутника появилось "изображение" на эканах монитора
Кто в этом виноват..???? И что делать.....?????
кроче .... про настройку кодеков и графов...

ПРОДОЛЖЕНИЕ СЛЕДУЕТ....

альяно · Зарегистрирован: 13.01.2004 Сообщения: 1196

Инструкция для "чайников"
по приёму спутникового телевидения
с помощью КОМПЬЮТЕРА...

Что такое Кодек и что такое граф

Многие "чайники", прочитав заголовок этой главы,
наверное удивились и даже обиделись на автора
(он что??? - нас совсем за "чайников" принимает....????)
Кодак - это Кодак - фотоаппарат такой...
А граф - это граф (только он не "что" - а "кто")

Если вы подумали так же, тогда эта глава именно для Вас...
Если же у вас более "глубокие" знания в этом вопросе , то советую
прочитать инструкции размещенный мною в раздел
Материалы других авторов

(в которых -MAXX- , Dealer , allllex
- вопрос про кодеки и графы полностью расжевали ....
(лучше жевать - чем говорить Razz

)

А нам остается "говорить" - точнее "переводить"
- чтобы "абсолютные чайники" тоже поняли,
про что ..... расжевали всем остальным !!!

Кстати, эта тема "универсальна", и подходит
для любой программы SAT TV (за исключением некоторыйх "деталей")

А мы продолжим...

Итак .. что же такое Кодек .....????

КО-ДЕК сокращение от ... КОдирование - ДЕКкодирование...
То есть ... это устройство или программа
которая сначала КОдирует цифровой сигнал по определенному алгоритму
- а потом ДЕКодирует - (восстанавливает) первоначальный цифровой сигнал..
Что за "фигня" - зачем это надо ?????
Причин, на самом деле много, - но я остановлюсь только на одной.....
Недавно мы с вами просканировали спутник Hotbird
и программа DVBdream нашла на нем 1222 канала...
А как вы думаете, а со скольких транспондеров
получено столько каналов...???
Нет не c 1222 !!!- а всего несколько десятков..!!!
То есть, с одного транспондера на одной частоте ОДНОВРЕМЕННО
ведется передача нескольких каналов..
Как это ???
Дело в том, что, не совсем одновременно - а по "очереди" - пакетами.....
Если - совсем упрощенно - то представте? что к вам
поступают ...с очень большой скоростью
...пакеты - в каждом из которых по 20 символов
Но вы знаете - что "пятый" символ в каждом пакете
- относится к каналу Евроспорт
- а восьмой - каналу Дискавери
- а десятый .... и т.д.
Значит на приеме, собирая вместе символы, относящиеся к одному каналу
вы получите 20 цифровых потоков идущих со скоростью
в 20 раз меньше, чем входной поток.
Вот вам и двадцать каналов с одного транспондера...!!!!!
Вторая задача Кодирования "сжать" цифровой сигнал
(чтобы качаство "картинки" осталось хорошей, а размеры
цифрового потока и его скорость были в "пределах разумного."

Вот для этого (и ещё много для чего) цифровой сигнал
сначала КОдируют - а потом ДЕК одируют

Значит, кодировать и декодировать сигнал, всё же надо. Razz

И сигнал телевизионщики заКОдировали....!!! Razz

А ДЕКодировать его - нужно вам - точнее вашей SkyStar Razz

Для этого она должна "знать" алгоритм кодирования
(какой сигнал когда передается, где у него информация, а где
служебные сигналы, как "сжали" сигнал и т д)
Причем "знать" это, должна не только ваша SkyStar - но и все остальные. Razz

Поэтому нужен обший стандарт ....
Сегодня таким стандартом является -

Стандарт MPEG-2

Карта SkyStar 1 "знает" Стандарт MPEG-2 "наизусть",
потому что в ней есть специальный процессор, который эту
операцию делает самостоятельно...(вот потому и 190 у.е. Razz

)
А вот в SkyStar 2 - такой "штучки" нет....(потому и 80 у.е.)
Она "просит" в этом ей помочь компьтер, в котором она установлена.
Приняв радиосигнал, и выделив из него весь
скоростной поток, она просто перенаправляет его в компьютер...
Всё .!!! ... её дело сделанно - дальше "отдувать" ему...
А он (компьютер), разве знает как раскодировать этот поток..???
Конечно не знает...
Ему нужен программный MPEG-2 - КОДЕК - который всё это сделает...
Но пока его в компьютере НЕТ..
Он же не знал, что в него "воткнут" эту "глючную стерву"
и заставят ДЕКодировать потоки
которые она где то "подцепила"..

Придется вам самим
- найти этот КОДЕК и
- установить его в компьютер...

Без него "кина - не будет"

Где его взять ???
И как его "положить" в компьютер ???

читайте дальше

А самым "любопытным "чайникам"
я очень СОВЕТую прочитать :

ВОТ ЭТОТ обзор Razz

ПРОДОЛЖЕНИЕ СЛЕДУЕТ....
